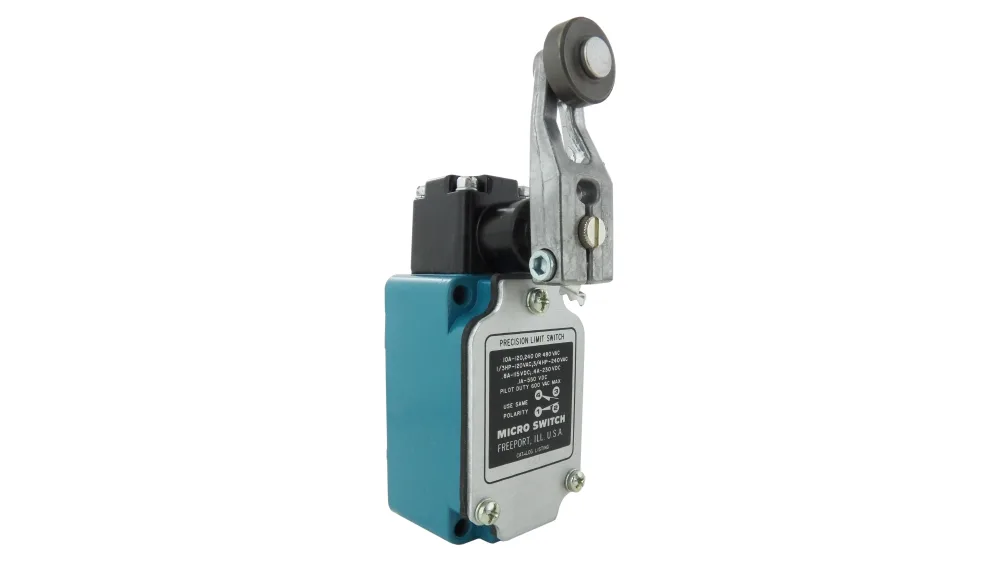

Công tắc hành trình 1LS1-4PG

Thông số kỹ thuật công tắc hành trình Honeywell 1LS1-4PG

Công tắc hành trình Honeywell 1LS1-4PG là dòng công tắc giới hạn đa năng (General Purpose Limit Switches) thuộc LS Series, được thiết kế cho các môi trường công nghiệp khắc nghiệt nhờ độ bền cao và khả năng chống chịu môi trường tốt.

1. Các thông số kỹ thuật Honeywell 1LS1-4PG

Tiếp điểm (Contact): SPDT (Single Pole Double Throw – 1 tiếp điểm chuyển đổi), loại Double Break (ngắt đôi).
Dòng định mức (Current Rating): 10 A.
Điện áp tối đa:
- Xoay chiều: 480 VAC (một số tài liệu ghi nhận lên đến 550 VAC).
- Một chiều: 480 VDC.
Cơ cấu tác động (Actuator): Cần gạt có bánh xe (Roller Lever), chiều dài cố định 38,1 mm, bánh xe bằng thép.
Lực tác động (Operating Force): Khoảng 0.51 Nm (hoặc 5.1 N tùy đơn vị đo quy đổi).
Chế độ hoạt động: Side Rotary (xoay ngang), có thể điều chỉnh kích hoạt thuận hoặc ngược chiều kim đồng hồ.

2. Đặc điểm cơ khí Honeywell 1LS1-4PG

Vỏ bảo vệ (Housing): Làm bằng kẽm đúc (Die-cast Zinc), phủ lớp sơn epoxy chống ăn mòn.
Cổng kết nối (Conduit entry): PG 13.5 (đặc điểm phân biệt của mã đuôi -4PG so với các mã NPT truyền thống).
Cấp bảo vệ: IP67 (chống bụi hoàn toàn và chống ngâm nước tạm thời), NEMA 1, 4, 6 và 13.
Nhiệt độ vận hành: Từ -30 °C đến +120 °C (Dải nhiệt độ cao, phù hợp cho nhiều môi trường sản xuất).
Tuổi thọ cơ học: Lên đến hàng triệu chu kỳ hoạt động nhờ trục xoay bằng thép không gỉ và ổ bạc đồng.

3. Ưu điểm nổi bật 1LS1-4PG

Kích thước nhỏ gọn: Dễ dàng lắp đặt trong các không gian hạn chế của máy móc.
Độ bền cao: Chống rung, chống sốc và chịu được môi trường dầu, nước, bụi bẩn.
Tính linh hoạt: Đầu công tắc có thể xoay và điều chỉnh để phù hợp với hướng tác động của máy.
