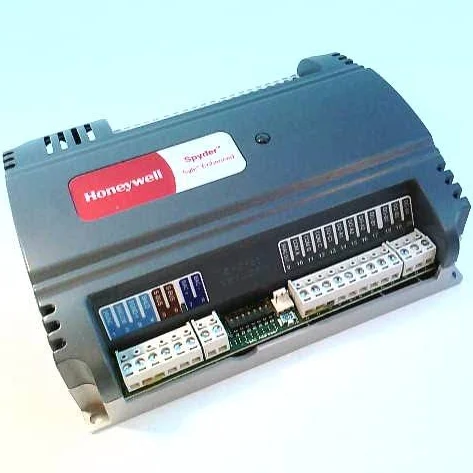

Bộ điều khiển PUB6438SR

Thông số kỹ thuật bộ điều khiển honeywell PUB6438SR

Dòng Honeywell PUB6438SR là một bộ điều khiển kỹ thuật số (Direct Digital Controller – DDC) thuộc dòng Spyder, được thiết kế chuyên dụng cho các hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí).

Cấu hình cổng kết nối (I/O Count)

Đây là model có cấu hình mạnh mẽ nhất trong dòng Unitary (Bộ điều khiển đơn nhất):

• Đầu vào Đa năng (UI – Universal Inputs): 6 cổng.

  • Có thể cấu hình cho cảm biến nhiệt độ (NTC 20k ohm), điện áp (0-10 VDC), hoặc tiếp điểm khô.

• Đầu vào Số (DI – Digital Inputs): 4 cổng.

  • Dùng cho các tín hiệu đóng/ngắt, đếm xung hoặc trạng thái thiết bị.

• Đầu ra Tương tự (AO – Analog Outputs): 3 cổng.

  • Tín hiệu 0-10 VDC để điều khiển van hoặc biến tần (VFD).

• Đầu ra Số (DO – Digital Outputs): 8 cổng (Dạng Rơ-le).

  • Điểm đặc biệt: Hậu tố “R” trong mã hiệu (SR) có nghĩa là các đầu ra số này là các tiếp điểm Rơ-le vật lý, cho phép đóng ngắt trực tiếp các tải xoay chiều (thường là 24 VAC).

Đặc điểm kỹ thuật chính

• Số lượng I/O lớn: Với tổng cộng 21 điểm kết nối, đây là lựa chọn lý tưởng cho các cụm máy AHU (Air Handling Unit) lớn, hệ thống bơm hoặc các tủ điều khiển trung tâm phức tạp.

• Đầu ra Rơ-le: Khác với các dòng dùng Triac, đầu ra Rơ-le của PUB6438SR bền bỉ hơn khi đóng ngắt các cuộn coil hoặc thiết bị ngoại vi có dòng khởi động cao.

• Tính linh hoạt: Cho phép lập trình logic tùy biến hoàn toàn theo nhu cầu thực tế của công trình thay vì các chương trình nạp sẵn cố định.
