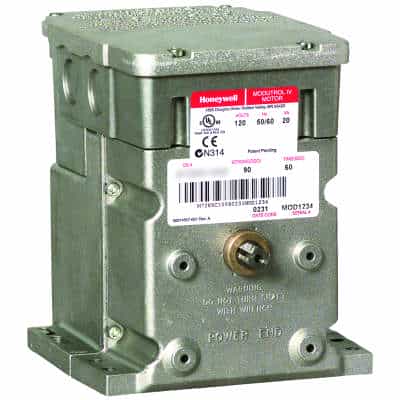

Bộ điều khiển M6284D1026S
Thông số kỹ thuật thiết bị truyền động Honeywell M6284D1026S
đại lý honeywell | đại lý M6284D1026S
nhà phân phối honeywell | nhà phân phối M6284D1026S
• Integral junction box provides NEMA 3 weather protection if motor is mounted in the upright position.
• Motor and circuitry operate from 24 Vac.
• Quick-connect terminals are standard–screw terminal adapter is available.
• Adapter bracket for matching shaft height of older motors is available.
• Motors have field adjustable stroke (90 to 160 degrees).
• Integral auxiliary switches are available factory mounted, or can be field added.
• All models have dual shafts (slotted and tapped on both ends).
• All models have auxiliary switch cams.
• Fixed torque throughout the entire voltage range.
• Motors are designed for either normally open or normally closed valves and dampers.
• Include electrically isolated feedback potentiometer that provides shaft position indication.
• -S models with non-linear feedback are for slaving applications only.REPLACES M941B1015 AND M6284D1
| Tổng quan | These Series 62 Modutrol IV™ Motors non-spring return floating control motors are used with controllers that provide a switched spdt or floating output to operate dampers or valves. These motors also have an internal electrically isolated feedback potenti |
|---|
| Trục động cơ | Dual-ended shaft |
|---|
| Loại ứng dụng | Electric |
|---|
| Hành trình | Adjustable; 90 to 160 degrees, Symmetrical |
|---|
| Nhận xét | Yes |
|---|
| Factory Hành trình Setting | 90 degrees |
|---|
| Tiêu thụ điện năng (VA) | 15 VA |
|---|
| Chế độ an toàn không thành công | Non-Spring Return |
|---|
| Kích thước trục (in.) | 0.375 in. |
|---|
| Kích thước trục (mm) | 10 mm |
|---|
| Tín hiệu điều khiển | Floating |
|---|
| Tải trọng toàn phần lên trục (Một trong hai đầu) (lb) | 200 lbs. |
|---|
| Xếp hạng mô-men xoắn (lb-in.) | 150 lb-in. |
|---|
| Price | 980.05 |
|---|
| Xếp hạng mô-men xoắn (Nm) | 17 Nm |
|---|
| Tải trọng toàn phần (Combined on both Shafts) | 300 lbs. |
|---|
| Thời gian danh nghĩa (sec) | 30-60 sec |
|---|
| Xoay trục (khi tăng tín hiệu điều khiển) | Dependent on wiring (normally closed) |
|---|
| Công tắc tiếp điểm AFL – 120 Vac | 7.2A |
|---|
| Công tắc tiếp điểm AFL – 240 Vac | 3.6A |
|---|
| Công tắc tiếp điểm ALR- 120 Vac | 43.2A |
|---|
| Công tắc tiếp điểm ALR- 240 Vac | 21.6A |
|---|
| Số máy biến áp bên trong | None |
|---|
| Trục động cơs | 2 |
|---|
| Hình dạng trục | square |
|---|
| Điện áp | 24V |
|---|
| Tần số | 60 Hz |
|---|
| Công tắc phụ trợ bên trong | 0 |
|---|
| Có sẵn công tắc phụ trợ bên ngoài | Yes |
|---|
| Gắn | Foot-mounted |
|---|
| Kích thước (in.) | 6 7/16 in. high x 5 1/2 in. wide x 7 5/16 in. deep |
|---|
| Kết nối điện | Quick-connect terminals |
|---|
| Phạm vi nhiệt độ, môi trường xung quanh (F) | -40 F to +150 F |
|---|
| Kích thước (mm) | 164 mm high x 140 mm wide x 185 mm deep |
|---|
| Phạm vi nhiệt độ, môi trường xung quanh (C) | -40 C to +60 C |
|---|
| Trọng lượng (lb) | 6.5 lb |
|---|
| Phê duyệt, CE | EN55011 (Emission) EN50082-2 (Immunity) 73/23/EEC (LVD) |
|---|
| Phê duyệt, Underwriters Lab Laboratory Inc | ed: File No. E4436, Guide No. XAPX for USA and Canada |
|---|
| Bao gồm | 220741A2-62 Screw Terminal Adapter Kit |
|---|
| Comments | non-linear feedback, for slaving applications only |
|---|
| Tradeline Value | Tradeline |
|---|
Product Family
| Model Number | Decription | Manufacturer | Price | Avail. Qty | |
|---|---|---|---|---|---|
| M6284D1026S | REPLACES M941B1015 AND M6284D1 | Honeywell, Inc. | Call for Pricing | 0 |
